Comment installer mon capteur d’humidité du substrat ?

Suivez les instructions ci-dessous pour installer correctement votre capteur d’humidité du substrat Folium afin d’obtenir des relevés précis et cohérents de l’humidité du substrat.

Cet article explique comment installer le capteur d’humidité du substrat Folium et comment le positionner pour obtenir des mesures fiables de la teneur en eau volumétrique (VWC).

​

Instructions d’installation

1. Insérez complètement le capteur dans le substrat/sol, y compris la base en plastique noir. Assurez-vous qu’il n’y ait aucun espace d’air entre le capteur et le matériau environnant, comme indiqué dans les figures 1 et 2 ci-dessous.
2. Tassez le substrat/sol autour du capteur afin de recouvrir بالكامل la base en plastique noir ainsi que quelques centimètres du câble.
3. Placez le capteur à une distance appropriée de la paroi du pot, du fond du pot et de la surface supérieure du substrat, comme indiqué dans la figure 1.

Figure 1 : Positionnement du capteur d’humidité du substrat Folium dans le substrat/sol

Figure 2 : Capteur d’humidité du substrat Folium dans un substrat/sol coco-coir 50/50

​

Conseils de positionnement

Le capteur d’humidité du substrat Folium a un volume d’influence de 240 mL. Les relevés du capteur représentent un volume intégré de 240 mL de substrat/sol autour du capteur lorsqu’il est installé comme indiqué dans la figure 1.

D’après des essais préliminaires sur le terrain, nous avons constaté qu’une distance de 5 à 10 cm entre le capteur d’humidité du substrat Folium et le goutteur permet d’obtenir une mesure représentative de l’humidité dans le pot (figure 3).

Cependant, une meilleure compréhension de la formation du bulbe humide dans le substrat/sol, en fonction de la configuration et du calendrier d’irrigation/fertigation, peut aider à déterminer l’emplacement optimal des capteurs d’humidité du substrat Folium.

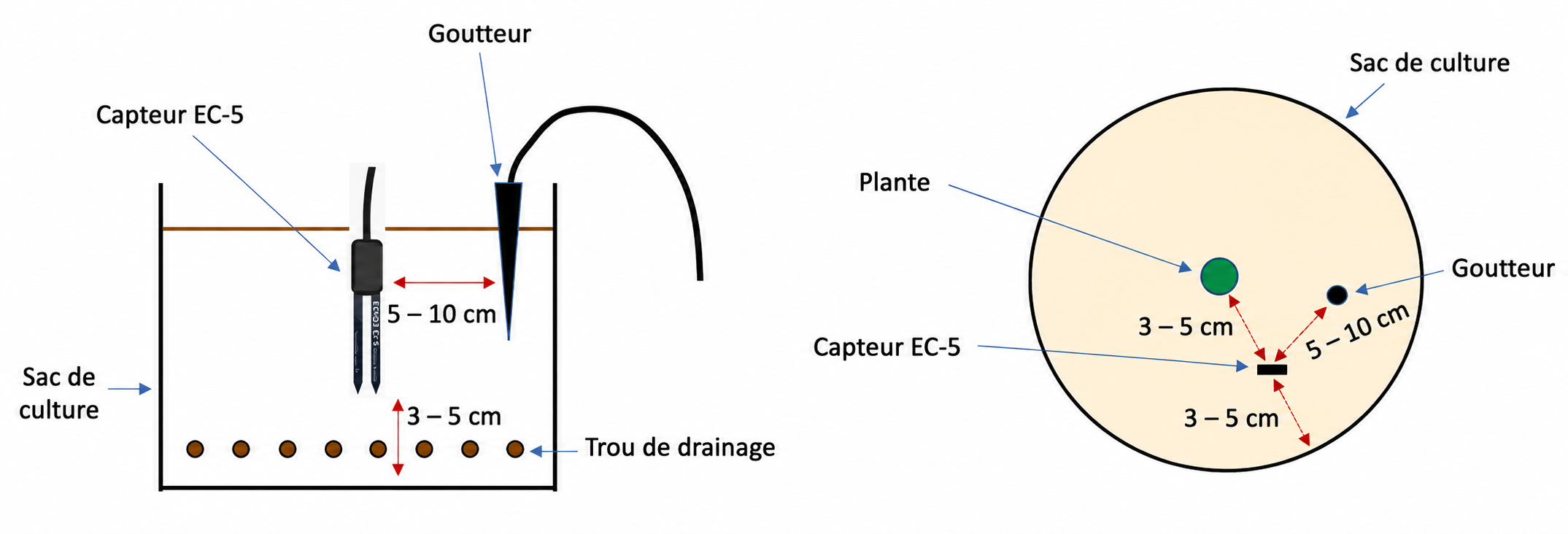

Figure 3 : Positionnement du capteur d’humidité du substrat Folium dans le substrat/sol (essais préliminaires sur le terrain)

​

Qu’est-ce qui peut affecter les relevés du capteur ?

Les relevés du capteur peuvent être affectés par :

• l’uniformité du substrat ou du sol
• les espaces d’air autour du capteur
• les différences entre les pots
• la profondeur du capteur et son positionnement dans le pot
• la distance par rapport à la paroi, au fond du pot et à la plante
• le développement des racines au fil du temps
• la répartition de l’eau et de la solution nutritive dans le substrat/sol

Nous vous recommandons d’identifier un emplacement approprié dans le pot qui respecte les exigences de positionnement.

Une fois cet emplacement identifié, installez le capteur et relevez les mesures d’humidité du substrat (VWC). Répétez cette opération à quelques autres emplacements et dans différents pots afin de vérifier que les relevés sont représentatifs. Ensuite, installez le capteur à l’emplacement choisi et commencez à collecter les données.

À mesure que les racines se développent, la structure du substrat/sol peut changer, ce qui peut également affecter les relevés.

​

Installation de plusieurs capteurs dans le même pot, sac ou zone de sol

Si vous devez placer plus d’un capteur dans le même pot, sac ou secteur de sol pour des mesures ou des tests, veillez à ce que le volume d’influence de chaque capteur ne se chevauche pas, comme indiqué dans la figure 4.

Assurez-vous également que chaque capteur est placé conformément aux exigences montrées dans la figure 1 pour le capteur d’humidité du substrat Folium.

Le volume d’influence du capteur d’humidité du substrat Folium est différent de celui des autres capteurs d’humidité du substrat/sol.

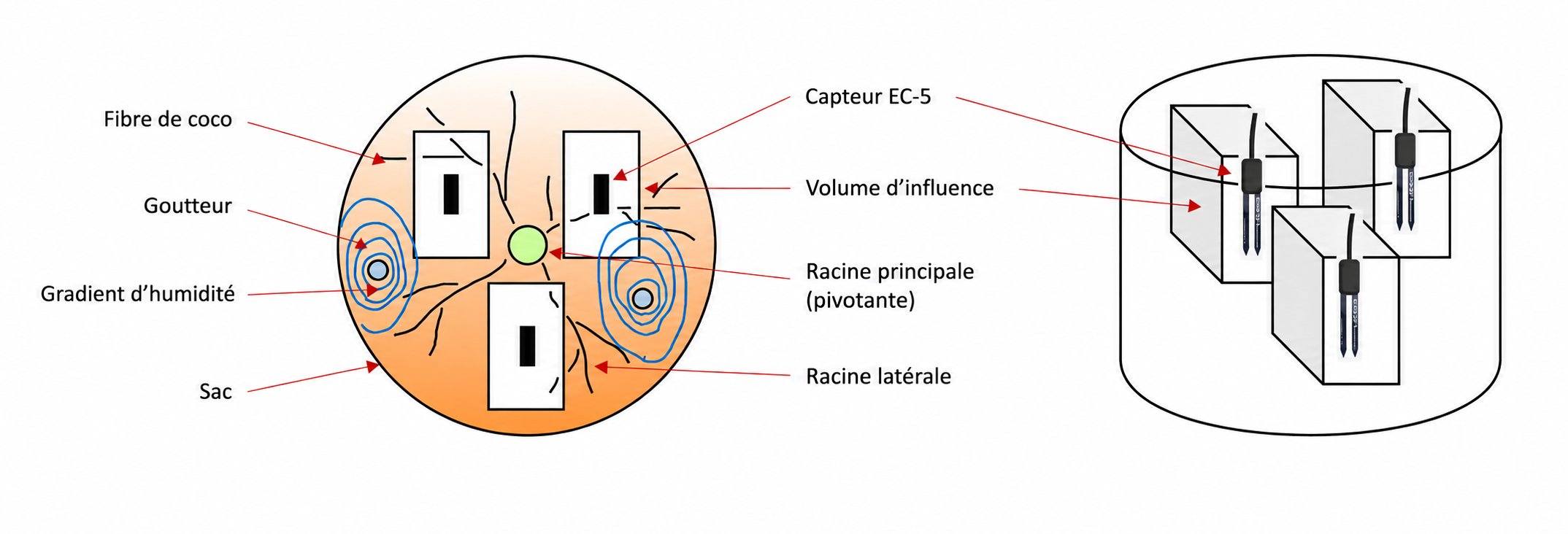

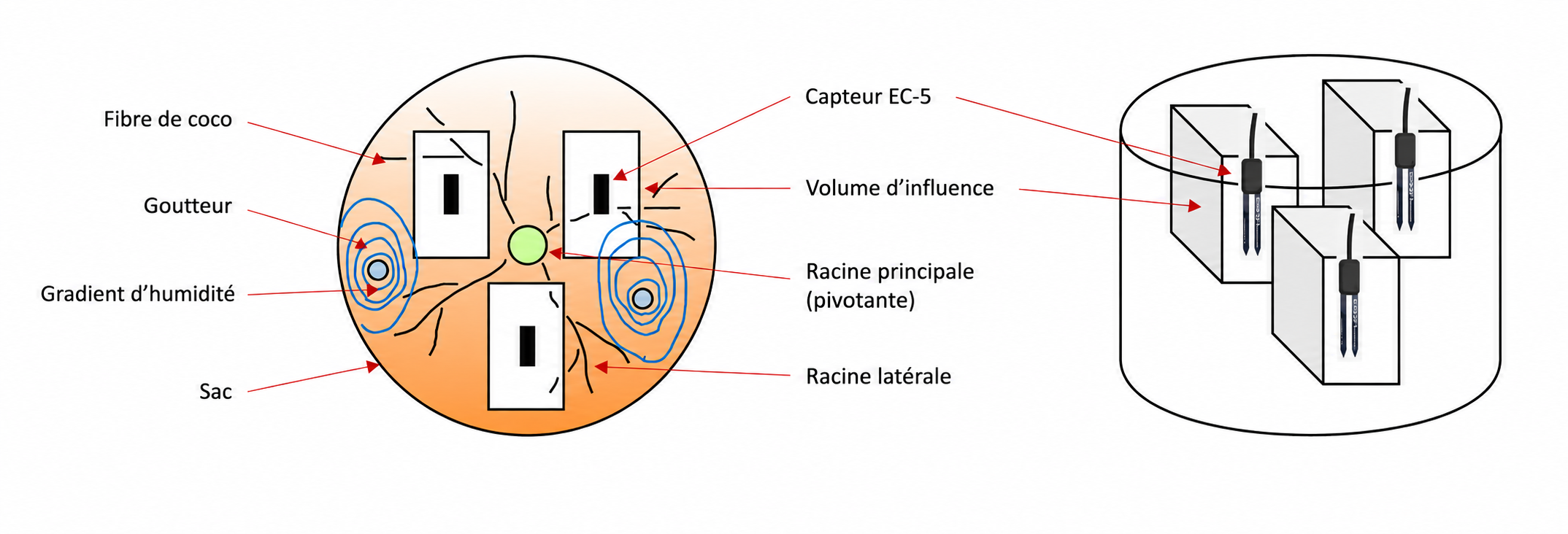

Figure 4 : Volumes d’influence non chevauchants pour placer plus d’un capteur dans le même pot

​

Voir les mesures dans FarmRoad Data Studio

Vous pouvez visualiser les données du capteur d’humidité du substrat dans un graphique à l’aide de FarmRoad Data Studio. Ce que vous devez observer dans le graphique, ce sont les pics d’irrigation et les phases de dessèchement.

Pour de meilleurs résultats, installez le capteur près d’un goutteur, généralement situé au centre de la plaque de culture.

Commencez par installer le capteur près du goutteur sur le côté de la plaque. Ensuite, surveillez les schémas d’humidité dans FarmRoad Data Studio en créant un graphique pour le capteur de test. Si la zone reste constamment humide, le graphique affichera une ligne plate.

Remarque :_ dans ce graphique, il y a très peu de fluctuation du niveau d’humidité et aucun pic clair, car le capteur d’humidité est trop proche du goutteur._

Si cela se produit, éloignez progressivement le capteur du goutteur jusqu’à ce que le graphique montre plus clairement les pics et les phases de dessèchement.

Si vous utilisez plusieurs capteurs, répétez ce processus sur d’autres plaques jusqu’à ce que vous observiez un schéma similaire.

Après l’installation, vérifiez régulièrement que les capteurs restent intacts et continuez à surveiller les données dans Data Studio afin de confirmer que vous observez bien les pics attendus et les phases de dessèchement.

Graphique d’humidité du substrat dans FarmRoad montrant clairement les pics d’irrigation et le dessèchement entre les irrigations
